產品介紹

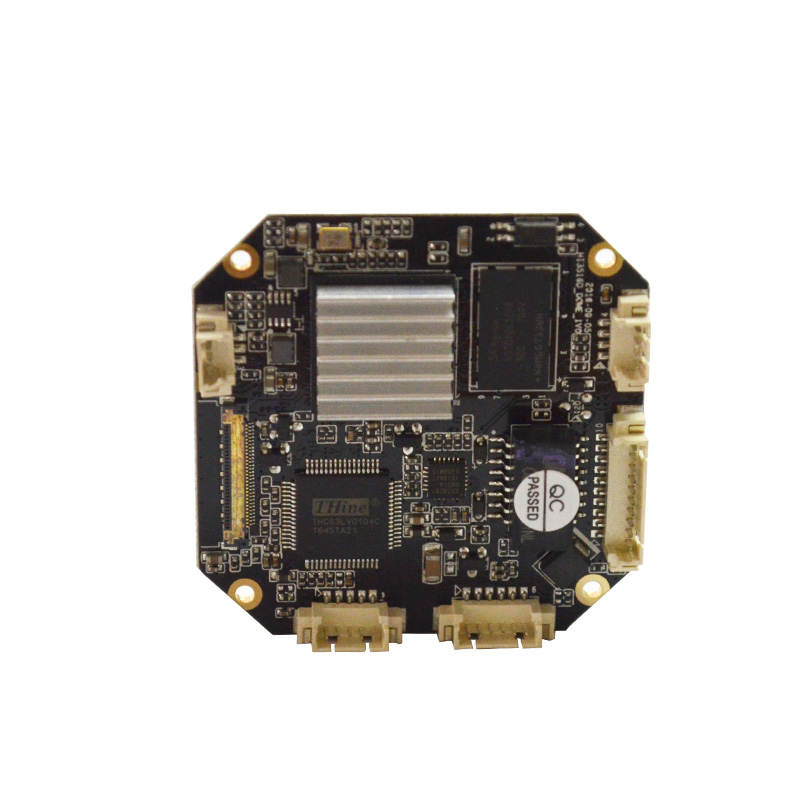

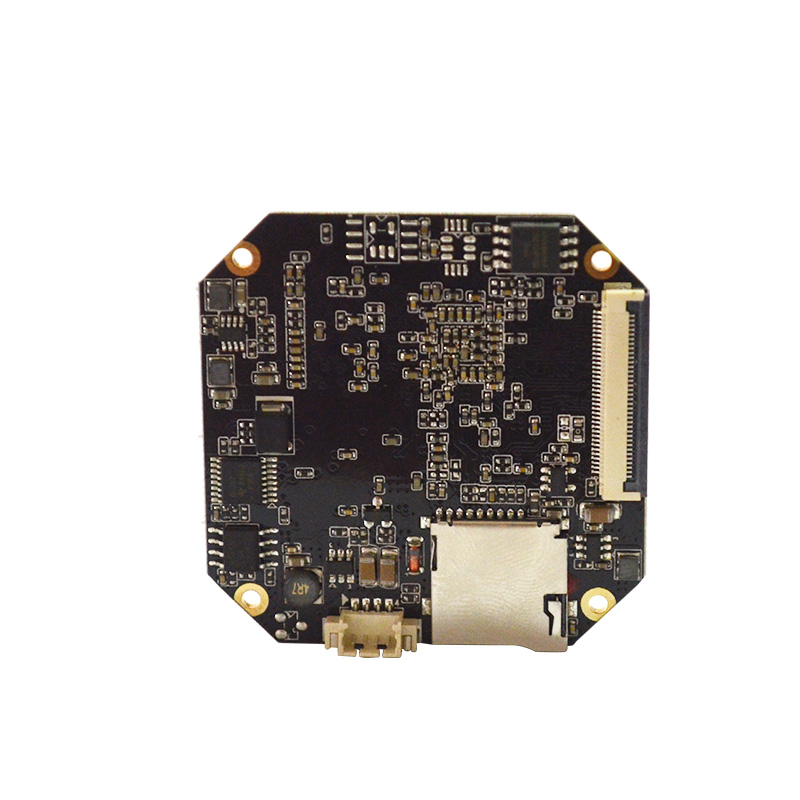

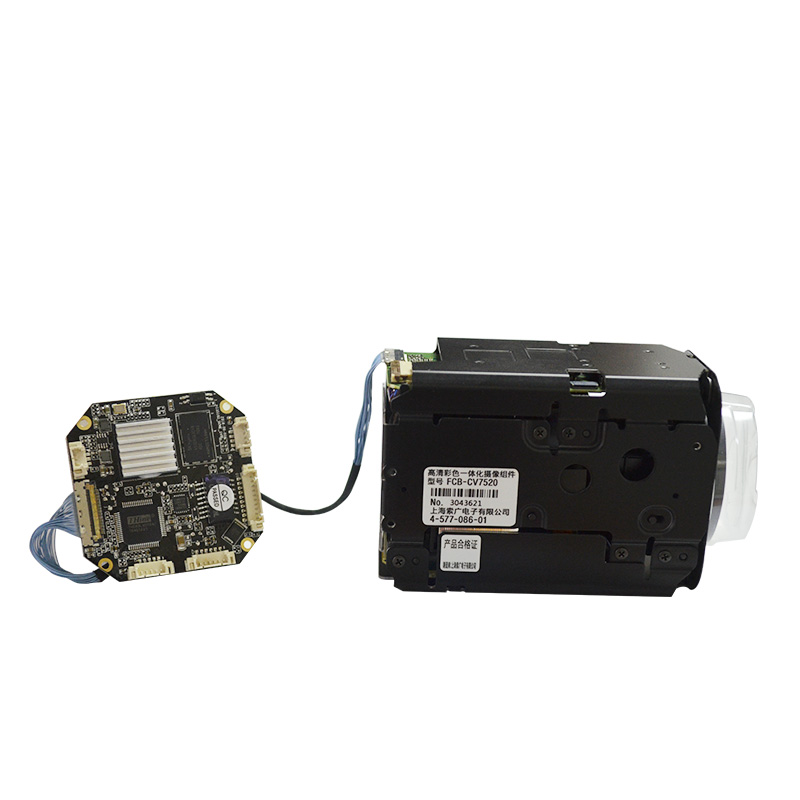

CM200Z 本公司研發設計的SONY高清機芯HDMI編碼控制板，是一款專為SONY FCB高清一體化機芯模組研發設計的，可以兼容控制SONY 高清FCB-CV7310、FCB-CV7520、FCB-EV7500、EW9500H、EW9500M、EW9500L等機芯模組。8530不支持兼容控制，此編碼控制板應用廣泛，可應用于智能飛行設備醫療設備。
產品參數
|
型號 |
CM200Z |
|
系統架構 |
嵌入式RTOS設計,雙核32位DSP(HI3516D),純硬壓縮,看門狗,16MFLASH,2G DDR3 |
|
分辨率 |
主碼流:1920×1080,1280×720; |
|
子碼流 |
704×576,640×480,640×360,480×360,352×288,320×240 |
|
幀率 |
300萬及以下30幀 ,支持1~30幀/秒可調 |
|
視頻接口 |
一個30PIN LVDS接口（可接入SONY/CM系列及兼容機芯） 一個36PIN FFC-FPC接口（可接入松下系列及兼容機芯） 一個CVBS視頻輸出接口。 |
|
視頻處理 |
H.264/H.265視頻編碼,支持雙碼流,碼流500k~8M bps可調 |
|
音頻接口 |
1路輸入,電平2Vp-p,阻抗1kΩ,支持拾音器輸入;1路輸出,阻抗16Ω,30mw 輸出功率,支持連接耳機或功放 |
|
音頻處理 |
G711/AAC編碼，支持語音雙向，支持降噪，自動增益調整，高頻濾波， 回聲抵消 |
|
網絡接口 |
1個RJ45以太網接口,10/100M自適應,8KV抗靜電能力;支持RTMP/RTSP /FTP/PPPOE/DHCP/DDNS/NTP/ONVIF/P2P 等網絡協議,可選GB28181 協議;1個以太網通信指示燈接口 |
|
RS485接口 |
1路RS485接口，支持球機解碼板控制云臺，機芯的變焦,光圈,聚焦 |
|
UART接口 |
一路TTL UART接口，支持機芯的控制 |
|
報警接口 |
支持2路輸入輸出報警報聯動 |
|
業務功能 |
支持Web配置,支持OSD,支持實時視頻傳輸,支持移動偵測報警聯動前端存儲,支持前端存儲回放/下載,支持移動偵測報警后中心提醒和畫面彈出聯動;提供完善的SDK開發包;可選離線告警推送 |
|
TF接口 |
一個TF卡插座，最大支持128G TF卡存儲 |
|
USB |
1個USB HOST/DEVICE接口，可擴充USB存儲/WIFI/4G接口 |
|
外形尺寸 |
48×48×9mm |
| 重量 |
約9.6g |
|
電源電壓 |
DC12V電源輸入接口,2W功耗, 前端電源輸入防雷擊、防靜電、防反接,并支持18V關斷的電壓保護 |
