產品介紹

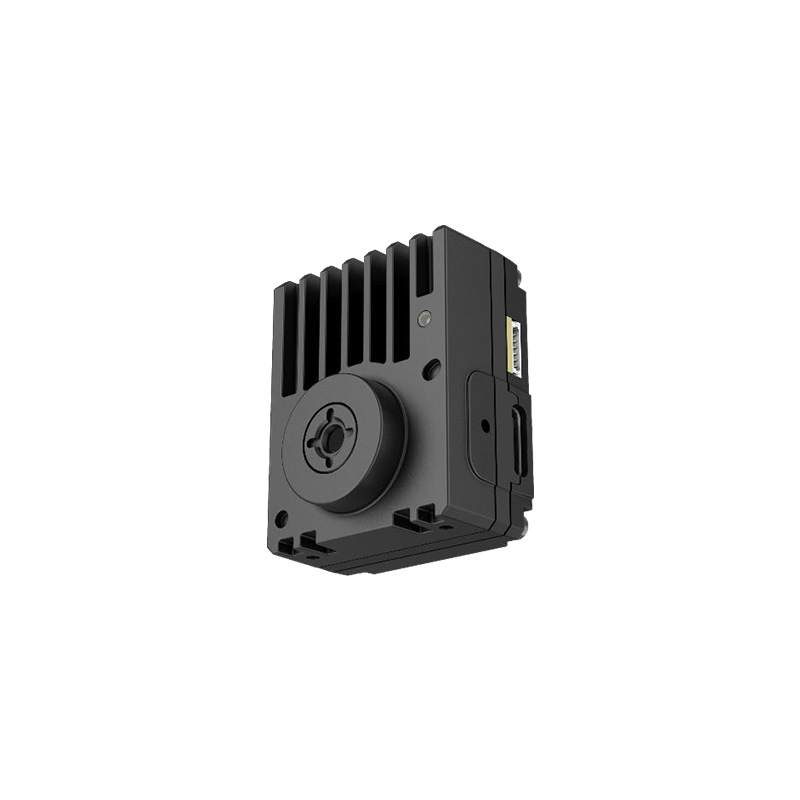

HM-TM56-19RG/UT
高靈敏度氧化釩非制冷探測器，支持640 × 512分辨率
支持全屏測溫
支持標準UVC協議
支持2擋測溫范圍：-20 ℃~150 ℃和100 ℃~550 ℃
測溫精度：±2 ℃或者讀數±2%（取較大值）
支持熱成像探測器防灼傷功能
機型設計小巧，便于集成
【應用場景】
無人機吊艙集成、智能裝備集成等。
產品參數
規格參數 | |
熱成像 | |
傳感器類型 | 氧化釩(VOx)微測輻射熱計 |
最大圖像尺寸 | 640 × 512 |
像元尺寸 | 12 μm |
響應波段 | 8~14 μm |
NETD（噪聲等效溫差） | ≤40 mK (@25 °C, F#1.0) |
熱成像鏡頭焦距 | 19 mm |
視場角 | 22.8° (H) ×18.4° (V), 29.0° (D) |
最大光圈值 | F1.0 |
幀頻 | 30 Hz 可配置 |
圖像顯示 | |
顯示分辨率 | 640 × 512 |
亮度調節 | 支持 |
偽彩模式 | 支持白熱、黑熱、融合1、彩虹、融合2、鐵紅1、鐵紅2等15種模式 |
對比度調節 | 支持 |
系統功能 | |
接口 | USB 2.0 FPC接口 |
系統參數 | |
存儲溫度 | -45 °C~+75 °C |
存儲濕度 | ＜90% RH |
工作溫度 | -40 °C~70 °C（-20 °C~60 °C精確測溫） |
重量 | ≤32 g |
尺寸 | 37.7 mm × 20 mm × 20 mm |
功率 | ≤0.7 W |
電源輸入 | DC 5 V |
測溫功能 | |
測溫規則 | 支持10個區域、10個點、1個線測溫規則 |
數據輸出 | 支持全屏溫度數據輸出 |
測溫范圍 | -20 °C~150 °C和100 °C~550 °C |
測溫距離 | 目標物最遠測溫距離（以0.1 × 0.1 m為準）：30 m |
測溫精度 | ±2 °C或者讀數的±2%（取較大值） |
