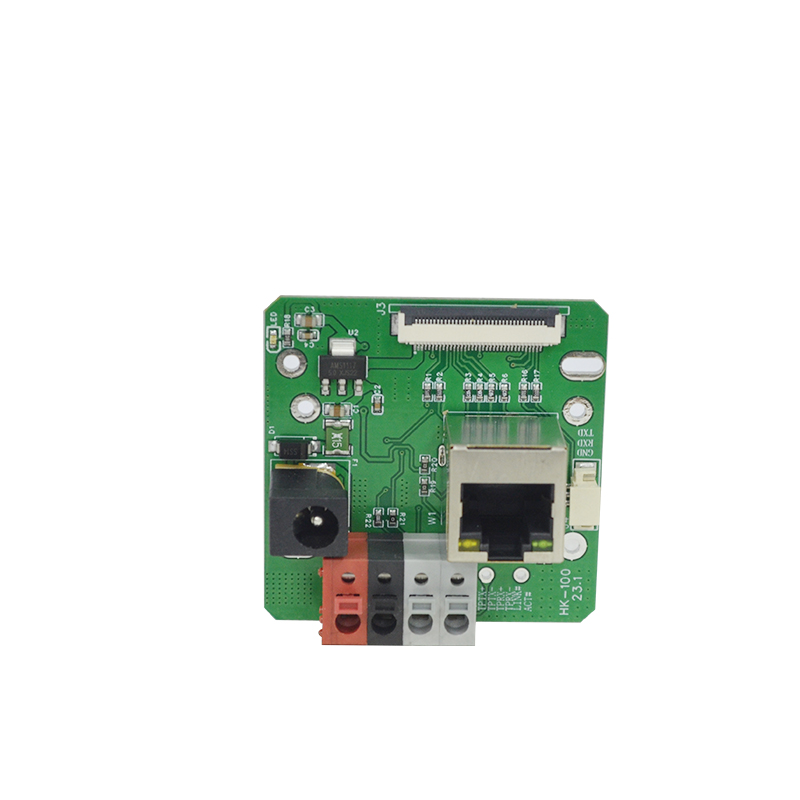

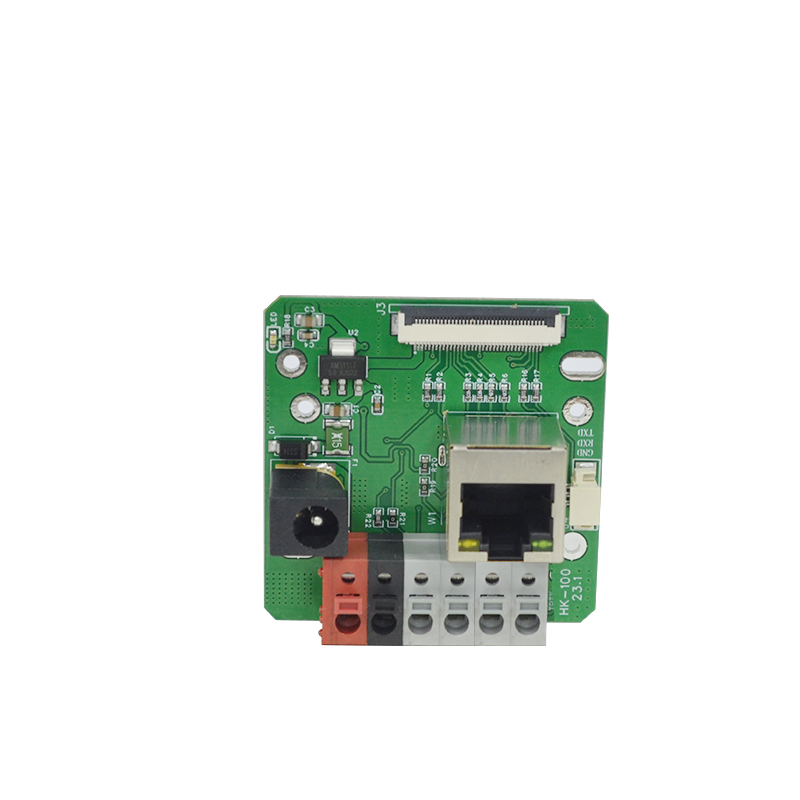

產品介紹
1， 同時支持RS485接口 一個RS232-TTL指令透?jìng)? 網絡輸出
2， 控制協議支持：SONY VISCA ，PELCO-P ,PELCO-D可選擇

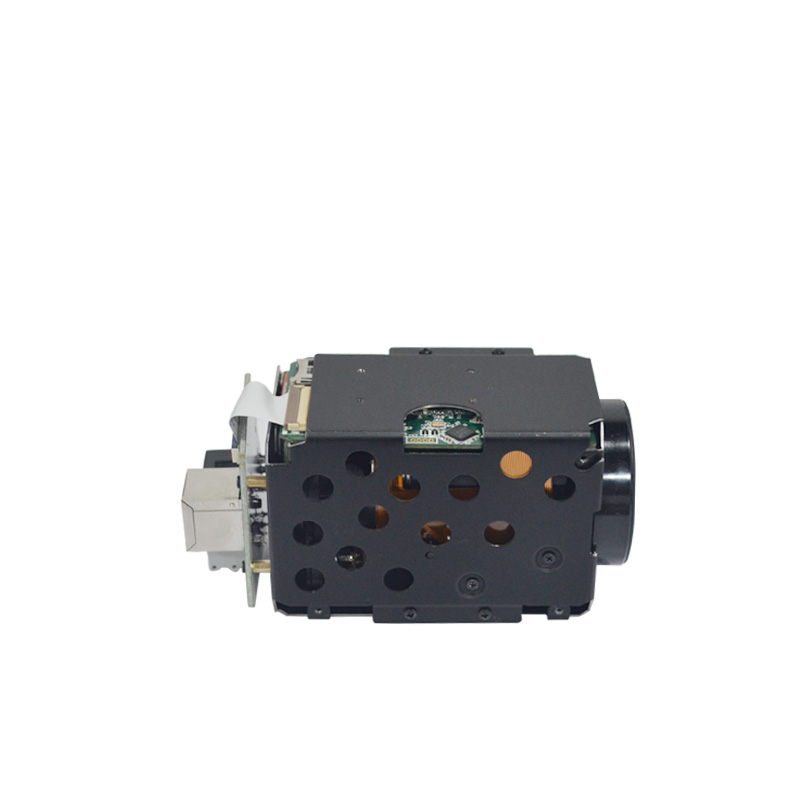

3， 相機支持接入?？低?/span>DS-2ZMN系列機芯及其協議的各種國產攝像機的接入
4， 尺寸大?。?/span>42MM*42MM
5， 中間定位孔:38*38 孔徑2MM
產品參數
|
表1 接口功能介紹表 |
||
|
序號 |
接口名稱 |
說明 |
|
1 |
DC頭 |
DC12V電源輸入 |
|
2 |
4P 彩色接口端子 |
共4個針角，顏色從紅到灰依次為1-4腳定義見表2 |
|
3 |
JP1 36P機芯接口 |
機芯接口，同向線輸入 |
|
4 |
JP2 RJ45網絡端口 |
RJ45帶燈網絡接口 |
